EYECTOR Z-67

Instrucciones de instalación sugerida:


  • Utilizar los caños de acuerdo a las medidas del eyector.
  • Acoplar los caños con uniones dobles para facilitar su instalación y mantenimiento.
  • Utilizar bomba centrífuga de 1hp y 3kg/cm².
  • Utilizar curvas y no codos para el acople de la bomba.
  • Una vez que la instalación este terminada, antes de poner en marcha la bomba, sacando el tapón macho de 1" se llena el sistema de agua. Colocar nuevamente el tapón.
  • En esta condición se pone en marcha la bomba, y se percibe o se verifica que ha alcanzado su presión máxima.

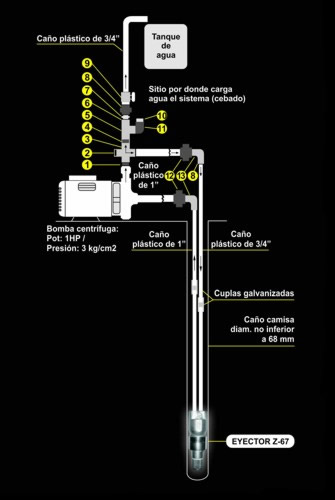

  • En ese momento se comienza a abrir la llave de paso 9 (ver esquema) lentamente hasta un punto de máximo caudal. Llegando a ese punto la bomba esta regulada.
  • En caso de que la bomba quede sin presión se procede comenzando por el punto E nuevamente
  • Una vez regulando el funcionamiento de la bomba ésta opera normalmente, siempre que se ponga en marcha.
